Pumpen

Druckluftmembranpumpen

AODD-Pumpen (Air Operated Double Diaphragm): selbstansaugend, trockenlaufsicher, ATEX-geeignet — für nahezu jedes Medium.

Druckluftmembranpumpen arbeiten mit zwei über eine Welle verbundenen Membranen, die von Druckluft bewegt werden. Sie laufen trocken an, sind blockier- und trockenlaufsicher, stufenlos über Luftdruck regelbar und fördern dünnflüssige wie hochviskose, abrasive oder feststoffbeladene Medien.

Da sie ohne Elektromotor auskommen, eignen sie sich besonders für explosionsgefährdete Bereiche. Erhältlich in Kunststoff (PP, PVDF, PTFE), Aluminium und Edelstahl mit Membranen aus Santoprene, NBR, EPDM, Viton® oder PTFE.

Beratung anfordern

Technische Merkmale

  • Trockenselbstansaugend und trockenlaufsicher
  • Blockiersicher — Betrieb gegen geschlossenen Schieber möglich
  • Stufenlose Regelung über Luftdruck und Luftmenge
  • ATEX-Ausführungen ohne elektrische Antriebe
  • Gehäuse in PP, PVDF, PTFE, Aluminium und Edelstahl
  • Feststoffgängig und abrasionsbeständig

Typische Einsatzbereiche

  • Chemikalien und Säuren in der Prozessindustrie
  • Farben, Lacke und Druckfarben
  • Klebstoffe, Harze und viskose Medien
  • Lebensmittel- und Getränkeförderung
  • Abwasser, Schlämme und feststoffhaltige Medien
  • Fass- und IBC-Entleerung

Bauformen und Werkstoffe

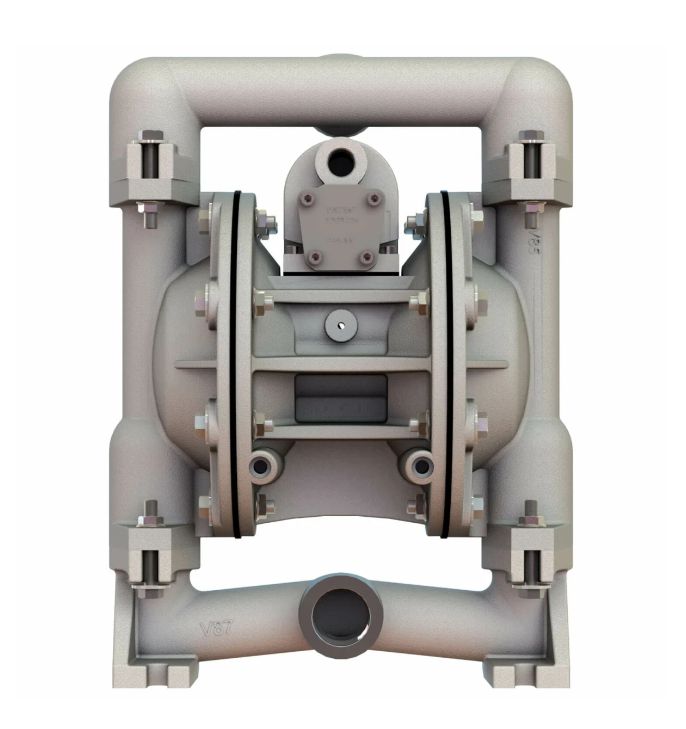

AODD-Pumpe DN 25 (1 Zoll) in Edelstahl

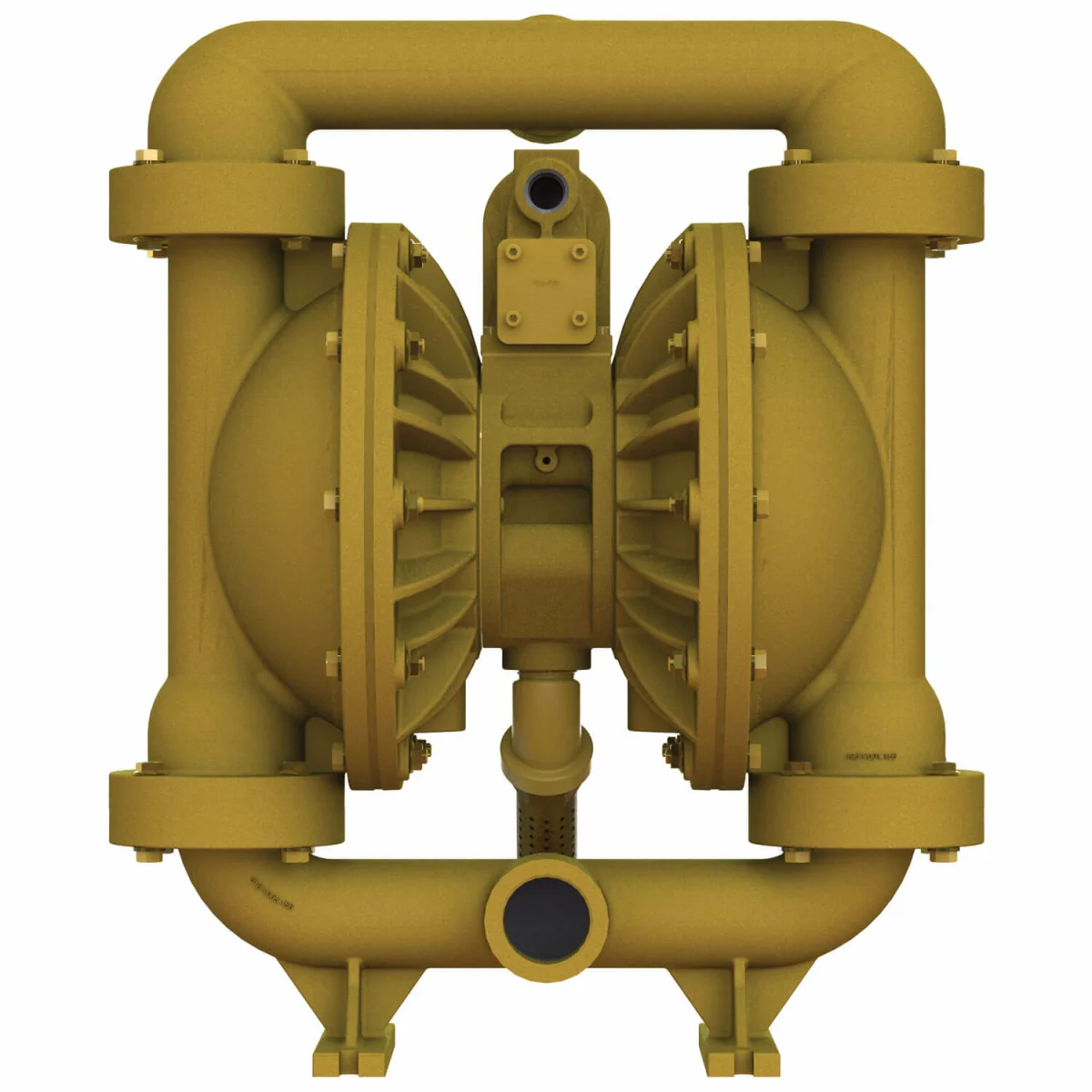

ATEX-geeignete Druckluftmembranpumpe in Metallausführung

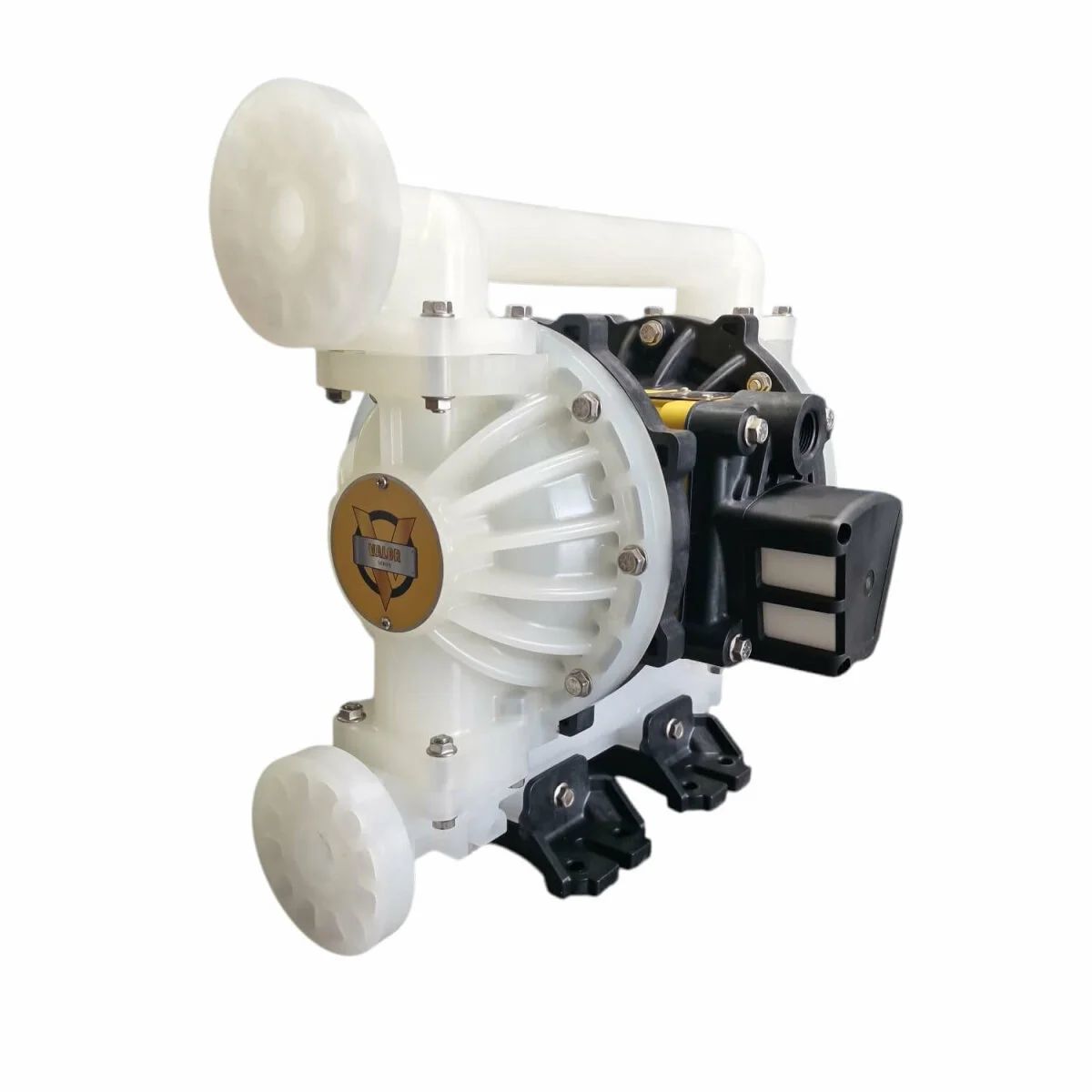

Druckluftmembranpumpe 1 Zoll DN 25 in Polypropylen

AODD — Air Operated Double Diaphragm

Robuste Druckluftmembranpumpen für nahezu jedes Medium

Zwei über eine Welle verbundene Membranen werden abwechselnd von Druckluft bewegt. Dadurch entsteht eine hermetisch getrennte, selbstansaugende Förderung ohne Wellendichtung und ohne elektrischen Antrieb im Produktbereich.

Druckluftmembranpumpen laufen trocken an, sind blockiersicher und lassen sich stufenlos über den Luftdruck regeln. Damit sind sie die universellste Pumpenbauart für schwierige Medien und explosionsgefährdete Bereiche.

Werkstoffe

Gehäuse

  • Polypropylen (PP)
  • PVDF
  • PTFE-ausgekleidet
  • Aluminium
  • Edelstahl 1.4401 (AISI 316)

Membranen

  • Santoprene
  • Nitril (NBR)
  • EPDM
  • Viton®
  • PTFE

Einsatzvorteile

  • Trockenlaufsicher und blockiersicher
  • Keine Elektrik am Einsatzort — ATEX-geeignet
  • Feststoffgängig und abrasionsbeständig
  • Portabel und schnell umsetzbar
  • Einfache Wartung mit wenigen Verschleißteilen

Shop und weitere Informationen

Standardpumpen und Ersatzteile erhalten Sie direkt in unserem Pumpen-Shop. Ausführliche technische Informationen rund um AODD-Pumpen haben wir auf einer eigenen Fachseite zusammengestellt.

Druckluftmembranpumpen im Shopaodd-pumpen.de — Infoportal

Druckluftmembranpumpen (AODD) in der Praxis

AODD-Pumpen sind die Allzweckwaffe im Chemie- und Abwasserbereich: Sie laufen trocken, saugen selbst an, vertragen Feststoffe und lassen sich gegen geschlossenen Schieber betreiben. Der Preis dafür ist ein pulsierender Volumenstrom und ein spürbarer Luftverbrauch – beides lässt sich mit Pulsationsdämpfer und richtig dimensionierter Luftleitung beherrschen.

  1. Luftleitung mindestens im Nennmaß des Lufteingangs verlegen
  2. Wartungseinheit mit Wasserabscheider vorschalten
  3. Pulsationsdämpfer druckseitig direkt an der Pumpe montieren
  4. Membranbruchüberwachung bei kritischen Medien vorsehen

Als Versamatic Distributor Deutschland liefern wir Pumpen, Membranen und Serviceteile ab Lager und unterstützen bei der Auswahl der Werkstoffpaarung. Zur Markenseite: Versamatic Distributor Deutschland; verwandte Bauarten finden Sie unter Zahnradpumpen und Dosierpumpen.

Passende Themen und Marken

Direkte Wege zu den passenden Pumpen- und Düsenkategorien sowie zu unseren Distributor-Seiten für Flojet, Delavan und Versamatic.

Häufige Fragen

Warum eine Druckluftmembranpumpe?
Sie ist trockenlaufsicher, selbstansaugend, stufenlos über die Luftmenge regelbar und arbeitet ohne Elektrik – ideal in explosionsgefährdeten Bereichen und bei feststoffhaltigen oder hochviskosen Medien.
Welche Membranwerkstoffe gibt es?
Santoprene, NBR, EPDM, Neopren, Hytrel und PTFE. PTFE ist chemisch nahezu universell beständig, Santoprene bietet die längste Lebensdauer bei wässrigen Medien.
